La pinza rotante pneumatica PRP1806 di Gimatic è una soluzione compatta progettata per l’assemblaggio automatizzato e per applicazioni di pick-and-place in cui un componente deve essere afferrato, ruotato e orientato correttamente prima della fase di produzione successiva.

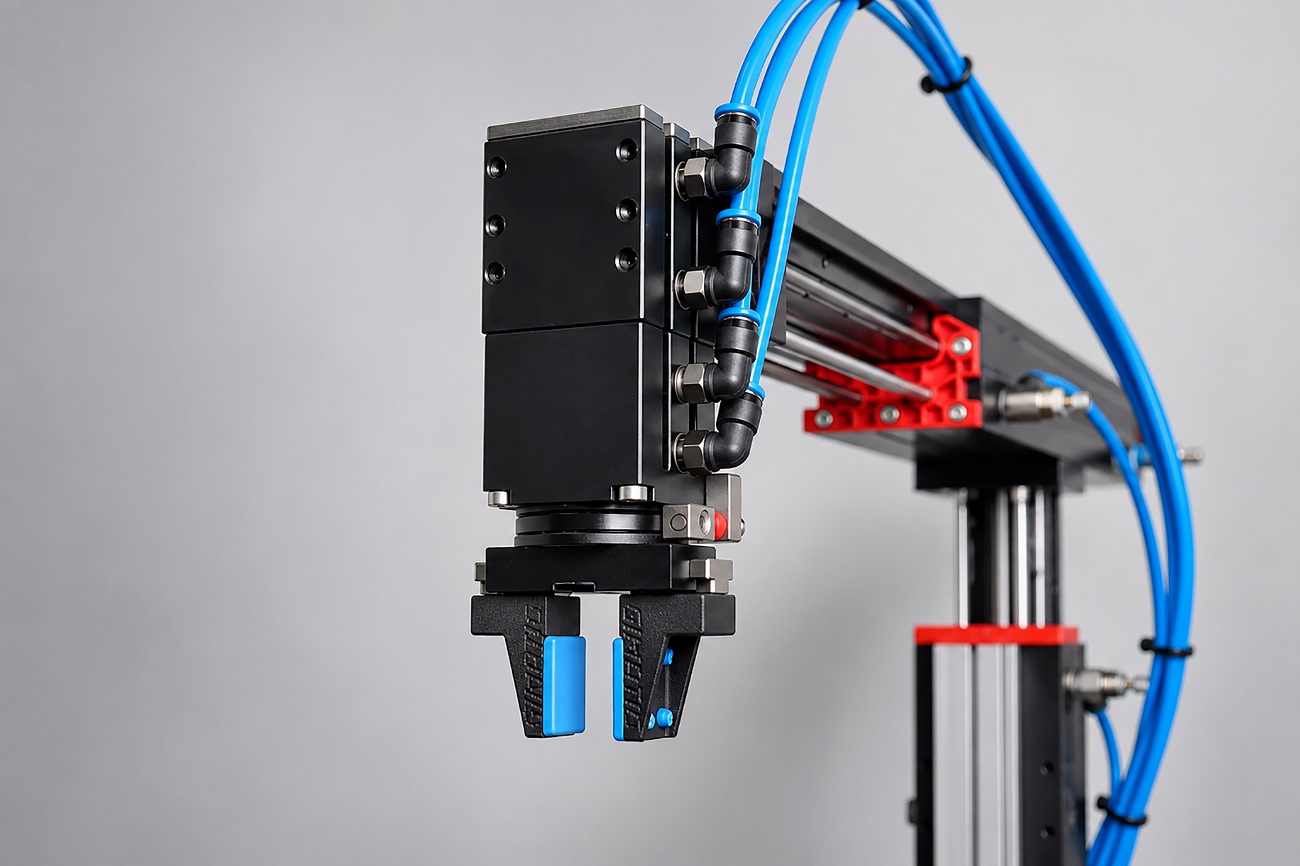

Il principale vantaggio di PRP1806 è l’integrazione di presa e rotazione in un’unica unità. In una soluzione convenzionale, queste due funzioni richiederebbero tipicamente una pinza pneumatica combinata con un attuatore rotante separato. Con PRP, entrambe le operazioni vengono gestite da un unico dispositivo pronto all’integrazione.
Nonostante le dimensioni compatte, PRP offre prestazioni tecniche adatte a un’ampia gamma di operazioni automatizzate. Pesa solo 320 g e garantisce una corsa di presa di 2 × 3 mm, con una forza di serraggio fino a 136 N.
Grazie alla sua elevata precisione, compattezza e affidabilità, è la soluzione ideale per ottimizzare i processi di manipolazione nei settori dell’assemblaggio, del packaging, delle materie plastiche, della cosmetica e dei beni di consumo.
Può essere configurata con quattro angoli di rotazione meccanica standard: 45°, 90°, 135° e 180°, consentendo all’orientamento del componente di adattarsi rapidamente alle esigenze del processo di assemblaggio specifico. Su richiesta, possono anche essere realizzati fermi meccanici personalizzati per ottenere angoli di rotazione diversi dalle configurazioni standard

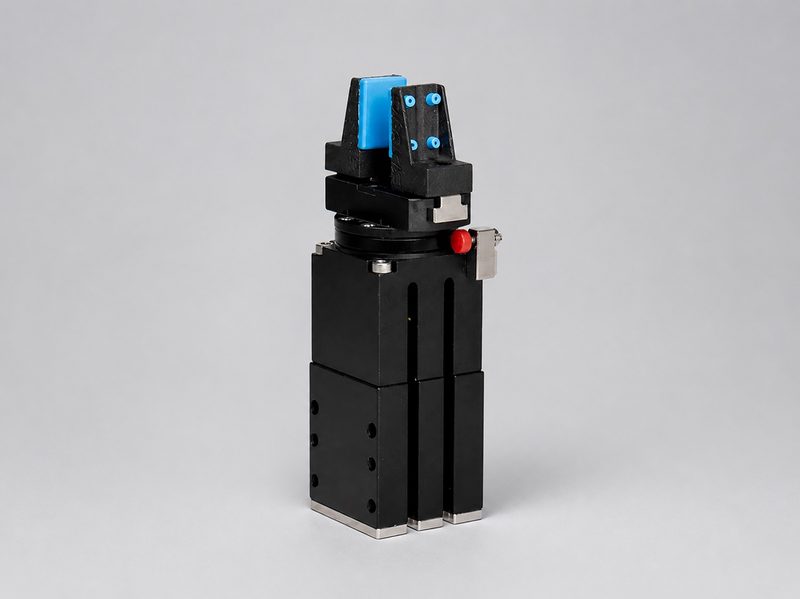

La pinza è dotata di una robusta guida a T, progettata per offrire un’elevata precisione e resistenza ai carichi. Il movimento delle griffe è generato da un meccanismo di leveraggio ad alta efficienza, progettato per trasmettere la forza in modo efficace garantendo al contempo elevate prestazioni, dimensioni compatte e un funzionamento affidabile.
Grazie alla qualità dei suoi componenti e a una progettazione orientata alla massima durata operativa, PRP è garantita per 10 milioni di cicli senza manutenzione, contribuendo a ridurre i tempi di fermo macchina e i costi operativi.
I sensori e i tubi pneumatici rimangono fermi durante la rotazione. Ciò elimina la necessità che i collegamenti seguano il movimento rotatorio dell’unità, semplificando la gestione di cavi e tubi e contribuendo a un’installazione più pulita e affidabile durante i cicli ripetitivi di pick-and-place.
Le molteplici opzioni di montaggio aumentano ulteriormente la flessibilità di integrazione, consentendo di adattarsi a diversi layout di macchina e sistemi di assemblaggio automatizzati.
Combinando due movimenti essenziali in un unico dispositivo compatto, PRP riflette l’approccio di Gimatic all’automazione: fornire ai costruttori di macchine e agli integratori di sistemi non solo componenti, ma soluzioni complete.
