Un sistema preciso per posizionare le fiale di vetro

Gruppo Mondial è distributore italiano di Hepco Motion, che propone Dynamic Track System per ottenere alta precisione di posizionamento in un’applicazione farmaceutica di fiale in vetro.

Il sistema è stato scelto da Robotronic, azienda specializzata in soluzioni di automazione singole per il settore degli imballaggi farmaceutici; era alla ricerca di un sistema di alimentazione preciso che collocasse fiale in vetro a gruppi di 5 nei blister, alla velocità di 5 al secondo. Nella fase successiva, i blister dovevano essere imballati in confezioni da 10 per scatola. Il sistema di alimentazione doveva procedere ad alta velocità e coordinarsi con due robot paralleli. La precisione di posizionamento era vitale considerata la delicatezza delle fiale in vetro, che potevano rompersi in caso di posizionamento errato.

Precisione di posizionamento di ±0,2 mm

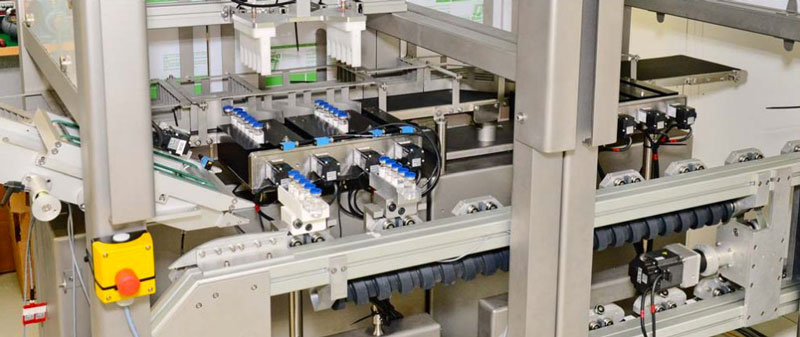

Per il sistema di alimentazione è stato quindi utilizzato Dynamic Track System, modello DTS2M, provvisto di 21 carrelli collegati tra loro e che dovevano tenere sollevati gli elementi di posizionamento delle fiale.

Volta per volta, 6 carrelli dovevano essere sistemati con una precisione di posizionamento di ± 0,2 mm. I carrelli collegati erano azionati mediante trasmissione a vite (senza fine). I sei carrelli, che richiedono un posizionamento di altissima precisione, erano collocati nella vite tutti contemporaneamente.

La modularità del sistema DTS2 lo ha reso la scelta ideale per applicazioni in cui viene richiesta la massima precisione di posizionamento e un duty cycle ottimale. Il sistema DTS2 è provvisto di sistema lubrificante con spurgo che riduce drasticamente la manutenzione, praticamente a zero.
