Foratura profonda e fresatura in una macchina compatta

Per la foratura e la fresatura di stampi e portastampi con dimensioni fino a 2 e 4 t ma anche per pezzi cilindrici da forare assialmente e fuori asse, I.M.S.A. propone la macchina MF1000/2C.

di Elisabetta Brendano

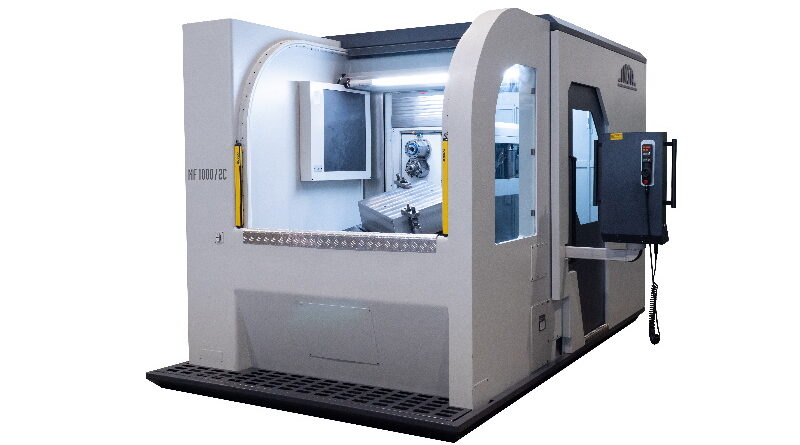

La macchina per foratura profonda MF1000/2C di I.M.S.A. permette di realizzare forature dritte, inclinate o a doppia inclinazione, a seconda della tavola prescelta: tavola fissa, tavola rotante o tavola roto-basculante.
Il montante gantry verticale, introdotto da I.M.S.A. fin dal 2000, è supportato sia in basso che in alto, sinonimo di una rigidità sedici volte superiore rispetto alla tradizionale struttura con montante supportato solo alla base.
La macchina non necessita di fondazioni, poiché è concepita con una struttura monoblocco autoportante che ingloba tavola e montante gantry. La macchina è racchiusa in un moderno carter a tenuta d’olio, che garantisce la pulizia dell’area circostante. Il portellone frontale a tapparella lascia un ampio passaggio sia per il carico pezzi frontale che per il carico dall’alto.
MF1000/2C è disponibile in due versioni: per la lavorazione di pezzi fino a 2 t e per la lavorazione di particolari fino a 4 t.

Due mandrini separati

Le funzioni dedicate al processo di foratura profonda si occupano di gestire l’avvicinamento elettronico al pezzo, leggono gli sforzi di taglio e spinta per evitare la rottura della punta e trasformano le coordinate per le lavorazioni inclinate.
Le unità di lavorazione con due mandrini separati per foratura profonda e fresatura effettuano il passaggio fra le operazioni in maniera completamente automatica e, quindi, anche nel caso di turni non presidiati.
Il mandrino di foratura profonda è in grado di effettuare forature a partire da un diametro minimo di 4 mm fino a un massimo (dal pieno) di 25 mm. In allargatura o su materiali di facile truciolabilità, il diametro di foratura massimo è 32 mm. Il mandrino, con potenza 11 kW (S1), è in grado di raggiungere un regime massimo di rotazione pari a 6.000 giri/min.
Per quanto riguarda la fresatura, MF1000/2C di I.M.S.A. è provvista di un mandrino (cono ISO 40) su asse separato rispetto a quello di foratura profonda, con il quale è possibile eseguire le operazioni di preparazione e completamento dei fori (lamature, allargature, forature con punte elicoidali, filettature, ecc.) senza l’intervento da parte dell’operatore per il passaggio fra una lavorazione e l’altra. Il motore con potenza 13 kW (S1) raggiunge un regime massimo di rotazione pari a 6.000 giri/min e con un raffreddamento a liquido.

Una gestione olio accurata

Temperatura, pressione e grado di pulizia del liquido lubrorefrigerante sono parametri fondamentali per la buona riuscita della foratura. In quest’ottica, la macchina MF1000/2C di I.M.S.A. è dotata delle soluzioni più indicate per regolare alcuni specifici parametri. Per esempio, per il pompaggio dell’olio è prevista una pompa ad alta pressione gestita da CNC e inverter. Per la chiarificazione, è disponibile un gruppo automatico di filtraggio integrato nella carteratura, mentre per il raffreddamento è installato uno scambiatore di calore per l’olio di foratura.
I frigoriferi per l’olio di foratura e per il raffreddamento dei motori mandrino sono su circuiti paralleli, per una collocazione flessibile intorno alla macchina.
Nella fornitura standard, la macchina per foratura profonda MF1000/2C è dotata di un convogliatore trucioli di serie e di una vasca a pavimento.
