Somaut: la marcatura a micropercussione facilmente integrabile in produzione
La testa di marcatura multiposizione da integrazione Tempo proposta da Somaut assicura un funzionamento continuo 24 ore su 24, 7 giorni su 7, sinonimo di elevata produttività. A governare la testa è un touch screen da 10” che fornisce informazioni in tempo reale sullo stato della macchina e sulla sua manutenzione.
di Elisabetta Brendano
Tra le soluzioni che Somaut ha presentato a Bologna in occasione di MECSPE una segnalazione particolare merita la testa di marcatura a micropercussione elettromagnetica da integrazione Tempo della serie INLINE utilizzabile nei più diversi ambienti industriali.

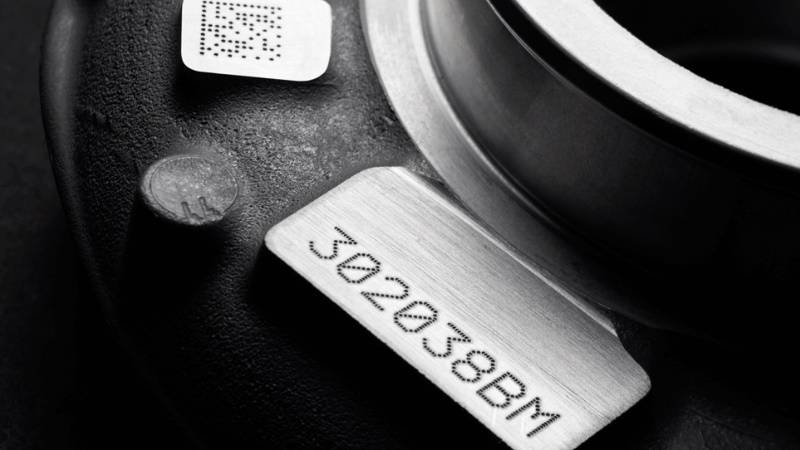

Cuore del sistema Tempo – che si compone della testa di marcatura e di un touch screen da 10” in vetro temperato – è infatti la testa di marcatura in grado di assumere le più diverse posizioni, grazie all’utilizzo di tre piastre di montaggio e alla possibilità di poter essere integrata su un braccio robotico. Ciò regala alla testa una flessibilità a 360°, consentendo la marcatura di grandi serie di pezzi di qualsiasi dimensione e di materiali con una durezza inferiore a 63 HRc.
L’area di marcatura è pari a 120×60 mm nel modello Tempo 120, mentre è di 30×60 mm nel modello Tempo 30.
Compatta, robusta e altamente produttiva

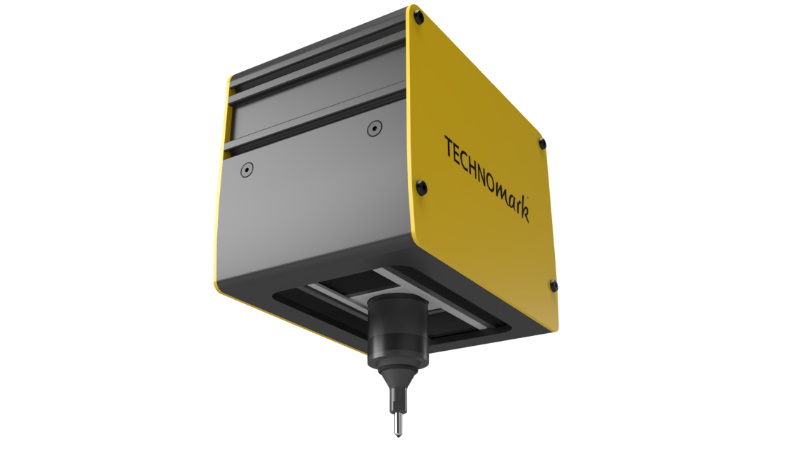

Dalle dimensioni compatte (132 mm di altezza, 170 mm di base e 124 mm di larghezza), la testa di marcatura a micropercussione elettromagnetica Tempo ha una struttura robusta, con una custodia in alluminio anodizzato e una copertura di protezione. Con questo sistema di marcatura è possibile garantire un funzionamento continuo 24 ore su 24, 7 giorni su 7, sinonimo di elevata produttività. Sempre nell’ottica della produttività, si possono eseguire fino a tre caratteri al secondo. Altro aspetto degno di nota è la lunghezza del cavo dalla testa al controller pari a 10 m, mentre l’alimentazione è di 24VDC 10°.

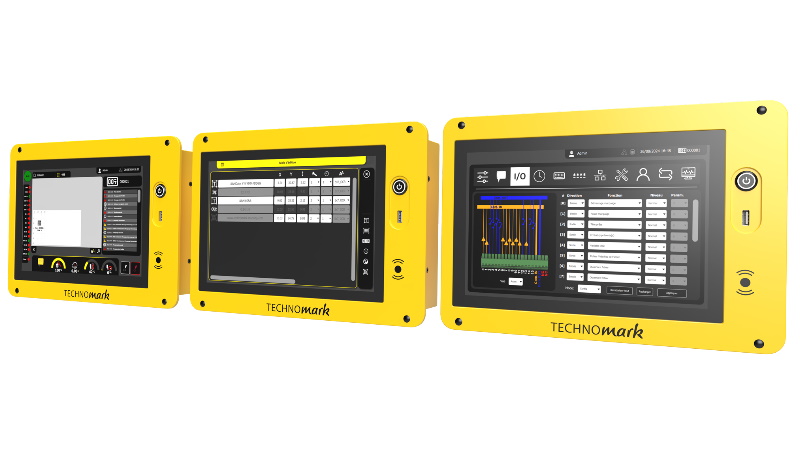

Oltre alla testa di marcatura, il sistema Tempo comprende anche un pannello touch screen da 10’’ in vetro temperato, che fornisce informazioni in tempo reale sullo stato della macchina e sulla sua manutenzione.
Il controller con montaggio frontale (a rack e a pannello) e posteriore (VESA 100), dispone di 14 tipi di uscita: manutenzione, stato dell’ingresso di copia, uscita di controllo nel ciclo di marcatura,…
Sono disponibili dodici tipi di ingresso: avvio della marcatura, attesa dell’ingresso esterno, incremento del numero di serie, ecc.
È prevista una connessione di rete tramite Ethernet, oltre a un controllo della modalità Slave e a una compatibilità con la rete di campo. Compatibilità Ethernet TCP-IP, PROFI NET, scambio di dati con una rete interna e salvataggio di file su una cartella condivisa completano il quadro descrittivo.
È prevista una scheda a 16 canali completamente configurabile e programmabile.
Disponibili anche tre porte USB, una connessione per tastiera, un mouse, una chiave USB (trasferimento di file e logo) e un lettore di codici (riempimento variabile). È possibile eseguire la lettura di codici a barre, Datamatrix e QR code.
Gestire variabili locali (file) e globali (macchina)
A governare il sistema di marcatura a micropercussione Tempo è il software intelligente sviluppato da Technomark. Intuitivo e facile da utilizzare, comprende impostazioni avanzate come il controllo del percorso dell’unità d’impatto, che include – per esempio – la restrizione delle dimensioni della finestra di marcatura, l’aggiunta di punti di percorso, la scelta della posizione d’origine, ecc.
In questo software sono previsti quattro profili utente (amministratore, supervisore, produzione e auto) con la possibilità di creare account individuali con accesso tramite password e badge. In grado di gestire variabili locali (file) e globali (macchina), il software sviluppato da Technomark segnala anche la presenza di indicatori di ingresso, uscita e origine e la storia delle attività (connessione, marcatura, test, errore, modalità di utilizzo, ecc). Segnaliamo infine la funzione Easy Shift, dove lo stilo si muove simultaneamente mentre il testo viene riposizionato sullo schermo.
