HIWIN include nella propria gamma le sue tavole rotanti serie DMS, DMN e DMY e i motori coppia serie TM, progettati per applicazioni direct drive ad alta precisione. La combinazione tra precisione di posizionamento, ripetibilità e velocità di risposta migliora significativamente la produttività e la qualità dei processi.
di Elisabetta Brendano

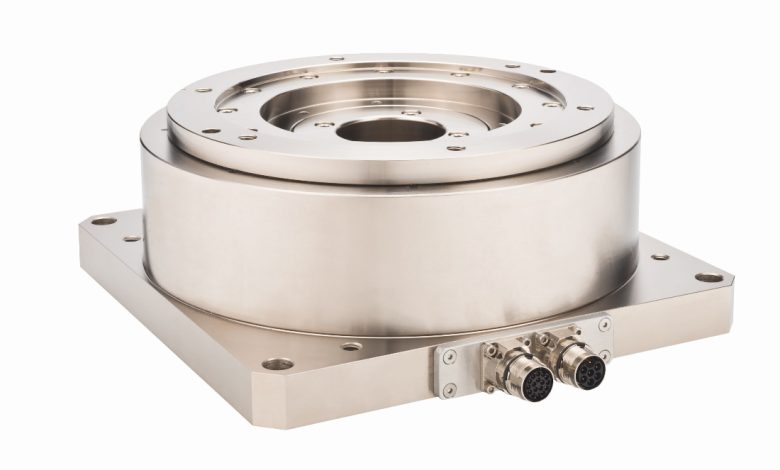

Le tavole rotanti HIWIN rappresentano una soluzione ad alte prestazioni per le applicazioni di automazione industriale che richiedono precisione, dinamica e affidabilità. Grazie alla tecnologia direct drive, queste soluzioni consentono movimenti rotativi particolarmente precisi, eliminando giochi meccanici e perdite dovute alla trasmissione a ingranaggi.
Alla base della tecnologia HIWIN vi è il principio dell’azionamento diretto: il motore è accoppiato rigidamente al carico senza l’intermediazione di riduttori, garantendo assenza di backlash, maggiore efficienza energetica e una risposta dinamica elevata. Questo approccio consente accelerazioni rapide, controllo preciso della posizione e una significativa riduzione della manutenzione.
Coppie di picco elevate fino a 450 Nm
Tra le principali soluzioni della gamma HIWIN dedicate all’automazione si distinguono le serie DMS, DMN e DMY, che assicurano elevate prestazioni dinamiche, compattezza e integrazione semplificata nei sistemi di automazione.

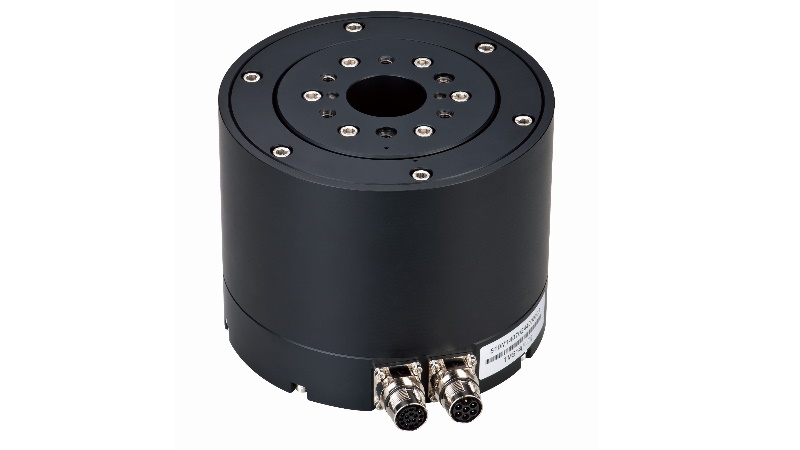

Nello specifico, le tavole rotanti serie DMS si caratterizzano per la connessione particolarmente rigida tra motore e carico e per il cuscinetto a rulli incrociati ad alta rigidità, che garantiscono elevate prestazioni in termini di accelerazione e grande uniformità di movimento. Queste soluzioni sono progettate per applicazioni ad alta precisione e possono raggiungere coppie di picco elevate fino a 450 Nm, mantenendo al contempo elevata dinamica e stabilità. Inoltre, sono disponibili con protezione IP65 e opzioni come freno integrato e sensori di Hall, rendendole adatte anche in ambienti industriali gravosi.
La presenza dell’albero cavo rappresenta un ulteriore vantaggio progettuale: consente infatti il passaggio di cavi, fluidi o componenti meccanici, facilitando l’integrazione nelle linee automatiche e migliorando la flessibilità progettuale.
Elevata precisione di posizionamento anche con coppie più contenute
La serie DMN ha un design a rotore esterno con profilo compatto e ridotto ingombro, ideale per applicazioni che richiedono elevate prestazioni e semplice installazione. Grazie alla struttura ribassata e alla disponibilità di encoder incrementali e assoluti ad alta risoluzione, queste tavole garantiscono elevata precisione di posizionamento anche con coppie più contenute, fino a circa 39,6 Nm di picco, risultando particolarmente adatte per elettronica, ispezione e applicazioni di precisione.
Movimenti fluidi e controllati

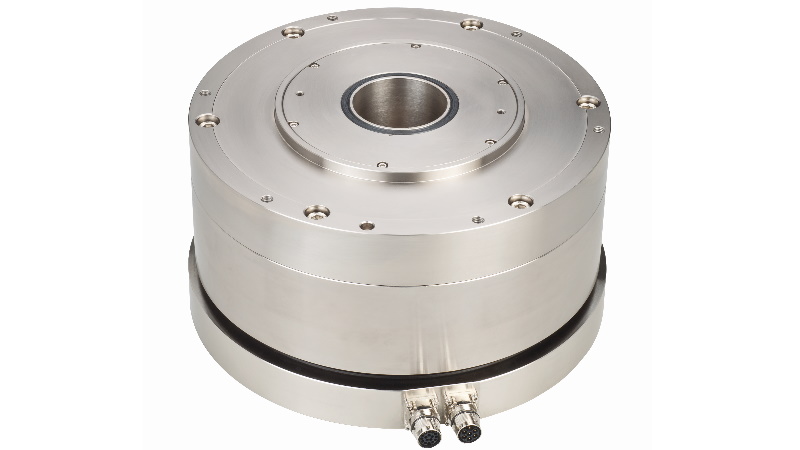

Le tavole rotanti serie DMY sono progettate per applicazioni che richiedono elevate prestazioni dinamiche e coppie più importanti. Dotate di sistema di feedback ad alta risoluzione, garantiscono movimenti fluidi e controllati, con coppie che possono raggiungere fino a 300 Nm. La struttura con rotazione esterna permette inoltre una migliore gestione dell’inerzia, rendendo queste soluzioni ideali per movimentazioni di carichi elevati e applicazioni industriali complesse.
Elevate coppie e grande dinamica

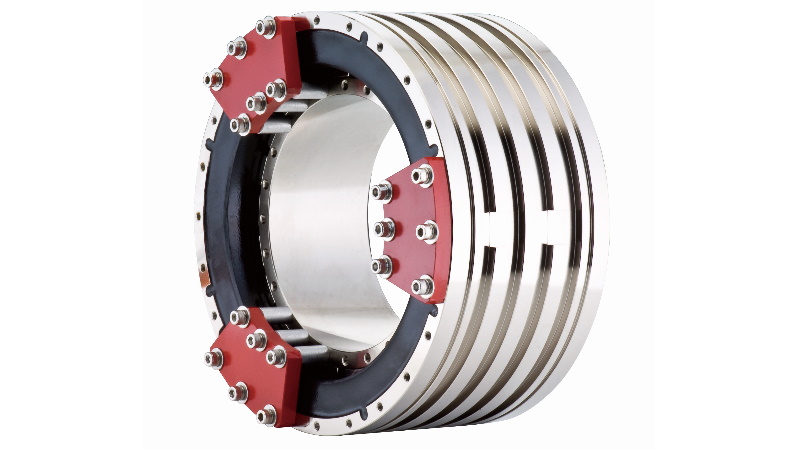

A completare l’offerta per il motion control, HIWIN propone anche i motori coppia serie TM, progettati per applicazioni direct drive ad alta precisione. Questi motori consentono di ottenere elevate coppie e grande dinamica senza l’utilizzo di trasmissioni meccaniche, garantendo un funzionamento silenzioso, efficiente e praticamente esente da manutenzione.
Dal punto di vista applicativo, le tavole rotanti e i motori torque HIWIN trovano impiego in numerosi settori industriali: linee di assemblaggio automatizzate, sistemi pick & place, robotica, macchine utensili, ispezione ottica e lavorazioni laser. La combinazione tra alta precisione di posizionamento (fino a pochi arc-sec), elevata ripetibilità e velocità di risposta consente di migliorare significativamente la produttività e la qualità dei processi.
Grazie all’integrazione ottimale tra componenti meccanici, motori e sistemi di controllo, HIWIN si posiziona come partner tecnologico completo per l’automazione industriale, offrendo soluzioni in grado di rispondere alle esigenze più avanzate in termini di prestazioni, affidabilità ed efficienza.
