Grazie alla loro compattezza, alla coppia disponibile e alla semplicità di integrazione, gli attuatori rotanti oleodinamici serie HR di Conforti Oleodinamica rappresentano una soluzione affidabile ed efficiente per tutte le applicazioni in cui è richiesto un movimento rotatorio preciso e controllato nei moderni sistemi di automazione industriale.
di Laura Alberelli
Nel mondo dell’automazione industriale, la semplificazione dei sistemi meccanici rappresenta un fattore chiave per migliorare affidabilità, efficienza e facilità di manutenzione delle macchine. Ridurre il numero di componenti in movimento significa limitare i punti di usura, ottimizzare gli spazi e garantire prestazioni più costanti nel tempo. In questo scenario, gli attuatori rotanti oleodinamici rappresentano una soluzione tecnica efficace per trasformare il movimento lineare generato dai cilindri idraulici in movimento rotatorio controllato.

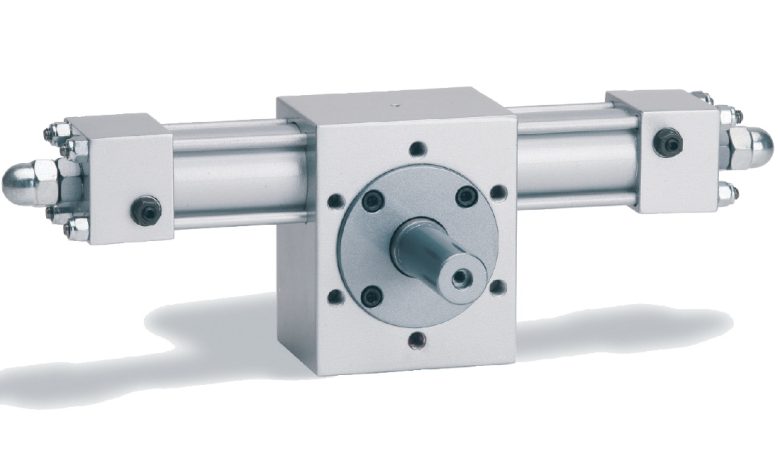

Gli attuatori rotanti oleodinamici serie HR di Conforti Oleodinamica sono progettati proprio per rispondere a questa esigenza. Il loro funzionamento si basa su un sistema meccanico composto da ruota dentata e cremagliera azionate da due cilindri oleodinamici, una configurazione che consente di generare coppie elevate mantenendo dimensioni compatte. La pressione del fluido idraulico muove i pistoni, producendo un movimento lineare che aziona la cremagliera; quest’ultima ingrana con la ruota dentata collegata all’albero di uscita, trasformando la spinta in rotazione.
Questo principio costruttivo consente di eliminare cinematismi complessi composti da leve, snodi o sistemi articolati, semplificando la progettazione della macchina e riducendo la manutenzione nel tempo.
Numerose applicazioni industriali
Le prestazioni degli attuatori HR li rendono adatti a numerose applicazioni industriali. La pressione operativa può raggiungere i 100 bar, mentre la coppia massima arriva fino a 120 daNm. L’angolo di rotazione può arrivare fino a 270°, offrendo grande flessibilità progettuale. Gli attuatori sono inoltre dotati di frenature idrauliche regolabili di fine corsa, che permettono arresti progressivi e controllati anche sotto carico, evitando urti meccanici e limitando le sollecitazioni sulla struttura della macchina.
Per garantire precisione nel posizionamento, gli attuatori sono equipaggiati con registri meccanici regolabili con campo ±5°, che consentono di regolare con precisione le posizioni estreme della rotazione e di effettuare la messa in fase direttamente a bordo macchina.
Dal punto di vista dell’integrazione nei sistemi di automazione, gli attuatori sono disponibili anche con pistoni magnetici, predisposti per l’utilizzo di sensori magnetici di prossimità lungo tutta la corsa dei pistoni. Questa soluzione permette di monitorare la posizione dell’attuatore e di integrarlo facilmente nei moderni sistemi di controllo macchina.
Collaudo individuale secondo la normativa ISO 10100
Ogni attuatore della serie HR viene collaudato individualmente secondo la normativa ISO 10100 prima della consegna. La produzione italiana e gli oltre cinquant’anni di esperienza nel settore oleodinamico di Conforti Oleodinamica garantiscono standard qualitativi elevati e affidabilità nel tempo.
Gli attuatori rotanti HR trovano impiego in numerosi ambiti dell’automazione industriale, tra cui tavole rotanti, manipolatori per linee di assemblaggio e packaging, bracci robotici e sistemi di movimentazione. Sono inoltre utilizzati per il posizionamento di teste porta-utensile, apertura di portelli di sicurezza, deviazione di nastri trasportatori e movimentazione di componenti negli stampi e nelle presse.
Grazie alla loro compattezza, alla coppia disponibile e alla semplicità di integrazione, gli attuatori rotanti oleodinamici di Conforti Oleodinamica rappresentano una soluzione affidabile ed efficiente per tutte le applicazioni in cui è richiesto un movimento rotatorio preciso e controllato nei moderni sistemi di automazione industriale.
