Mayr, attiva nel settore delle trasmissioni di potenza da 125 anni, fornisce componenti affidabili ai produttori di macchine per gli scavi di gallerie e miniere.
L’operatività delle macchine nel settore delle mining e delle gallerie è caratterizzata da carichi gravosi e notevoli rischi, per minimizzare i quali occorre utilizzare componenti particolarmente robusti.
Il più conosciuto fra i macchinari utilizzati per la realizzazione di gallerie è senz’altro la TBM (Tunnel Boring Machine): per la sua collocazione abitualmente sotterranea e l’attitudine allo scavo è familiarmente nota come “talpa”, anche se la sua denominazione ufficiale è “fresa meccanica a piena sezione”. Si tratta di manufatti di dimensioni immani, che spesso superano i 15 metri di diametro, e del valore di alcuni milioni di euro. Naturalmente la progettazione e l’utilizzo di una talpa ha effetti positivi anche per le aziende produttrici di componenti, ma non tutti i produttori possono realizzarne di adeguati alle impressionanti forze in gioco.
Se la testa di una talpa ha una velocità di rotazione relativamente contenuta, la coppia trasmessa è elevatissima: lo scavo di terreni e substrati rocciosi implica un carico estremamente gravoso. Per prevenire i danni da sovraccarico, evitando danni e fermi macchina, il sistema più affidabile è utilizzare limitatori di coppia. Questi hanno un meccanismo di sgancio affidabile e preciso che protegge motore e testa rotante, interrompendo la trasmissione a un livello di coppia preimpostato.
Da Mayr componenti heavy-duty per le ‘talpe’ meccaniche
Densità di potenza elevata, capacità di far fronte a condizioni estreme e completa affidabilità contraddistinguono le soluzioni per il settore degli scavi offerte da Mayr. I componenti Mayr garantiscono la salvaguardia del gruppo motopropulsore e una protezione costante e affidabile dal sovraccarico.

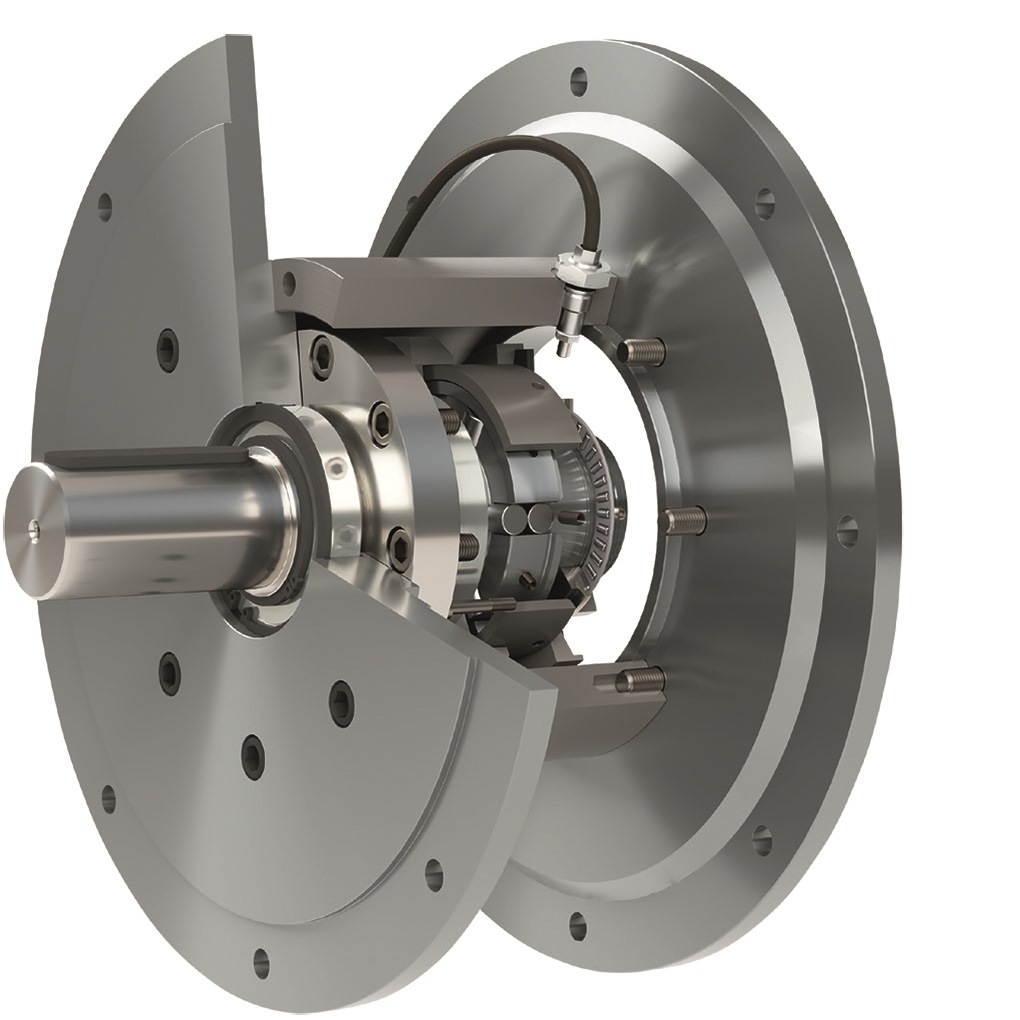

Fra i giunti di sicurezza limitatori di coppia più apprezzati nel settore delle gallerie spicca EAS-HT, a disinnesto completo: al superamento della coppia limite, il carico viene separato e le masse rotanti a monte del giunto continuano a girare, rallentando e arrestandosi gradualmente separando gran parte dell’energia di collisione. Modulare, EAS-HT può gestire valori di coppia elevatissimi mediante l’installazione di più elementi: al momento sono stati forniti limitatori in grado di funzionare con valori di coppia pari a 540.000 Nm, ma grazie alla natura scalabile di questo giunto di sicurezza è possibile arrivare a gestire valori ben maggiori. EAS-HT prolunga la vita utile del macchinario, previene danni e permette di ridurre i costi aumentando la produttività. È disponibile anche nella versione chiusa dotata di un involucro che isola il componente da elementi ambientali come polveri, acqua, caldo o freddo, permettendo il funzionamento anche nelle condizioni più avverse.
In caso di condizioni operative particolarmente complesse, è possibile che anche un giunto con involucro non sia sufficiente, ma che l’intera linea di trasmissione sia incapsulata per evitare le contaminazioni: questo la rende difficilmente accessibile, specie nel caso di macchinari di grandi dimensioni. Per queste situazioni Mayr ha sviluppato EAS-reverse, un limitatore di coppia che può essere gestito automaticamente attraverso l’azionamento. In caso di sovraccarico un meccanismo di disinnesto scollega parte motrice e condotta evitando danni; il riarmo avviene automaticamente, quale che sia la posizione angolare, semplicemente ruotando il giunto lentamente all’indietro senza che occorrano sistemi pneumatici o idraulici di reinserimento.
La gamma Mayr per gallerie e miniere
Nei macchinari per lo scavo di gallerie e miniere, prevenire danni da sovraccarico è importante ma non è l’unica esigenza dei costruttori che Mayr soddisfa con la sua gamma: sono numerosi i componenti progettati con in mente le particolarità di questo segmento. ROBA-stop-M e ROBA-stop-S sono entrambi freni montati sull’albero.
Il primo è un freno con mantenimento del carico ed è completamente protetto da un involucro. Facile da installare e con esigenze di manutenzione nulle per tutta la vita utile del rotore, ha tempi di commutazione molto brevi. In caso di interruzione della corrente o arresto di emergenza del processo di produzione, entra in azione immediatamente mantenendo il carico nella sua posizione. Affidabile e robusto, è facile da installare e garantisce elevati livelli di sicurezza.

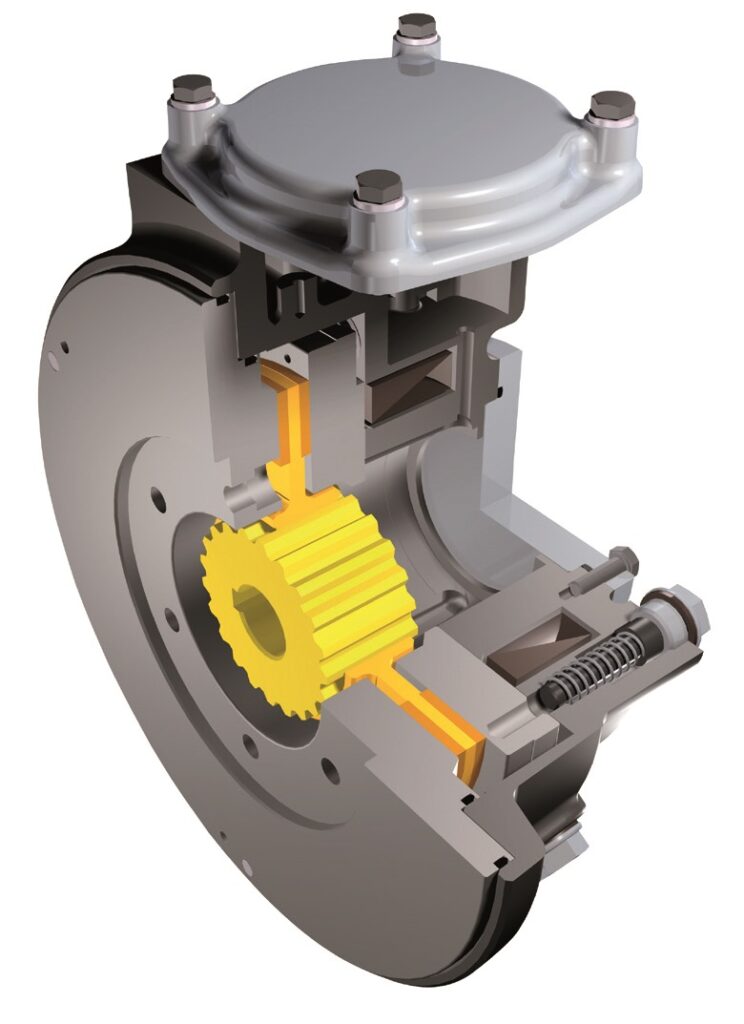

Anche ROBA-stop-S, in assenza di alimentazione, mantiene il carico in posizione, ma presenta anche un’altra funzione: nel caso si verifichi un’emergenza, come un black-out o un arresto improvviso del funzionamento, agisce assorbendo alti livelli di lavoro di frizione. Dotato di un involucro che lo protegge completamente da polvere e acqua grazie al suo elevato grado di protezione IP67, richiede pochissima manutenzione ed è ispezionabile senza che occorra smontarlo.
Un altro componente che trova largo impiego nella costruzione di escavatori è il limitatore di coppia a frizione ROBA (ROBA-slip hub), ideale per applicazioni ad alta intensità per la sua precisione elevata e costante nel tempo, che non richiede regolazioni frequenti. ROBA-slip hub si distingue per l’elevata ripetibilità al raggiungimento della coppia di taratura, garantendo che il sistema agisca al valore predefinito. Facile da installare e con esigenze di manutenzione molto ridotte grazie alle superfici di frizione particolarmente resistenti all’usura, permette di regolare la coppia in continuo, ottenendo una calibrazione fine senza necessità di strumenti complessi.

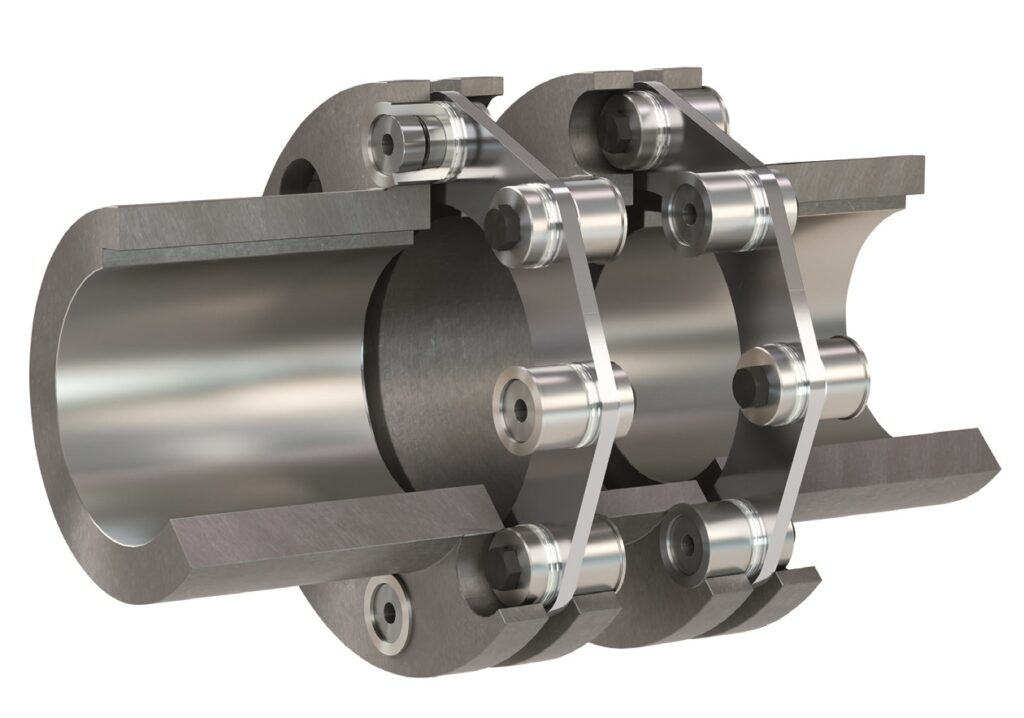

Le applicazioni heavy-duty sono il campo d’applicazione ideale per ROBA-DS, giunto di collegamento tra alberi a pacchi lamellari dalla forma ottimizzata con FEM (Finite Element Method). ROBA-DS è torsionalmente rigido e senza gioco, grazie al collegamento conico che garantisce una trasmissione affidabile e precisa della coppia; gli scostamenti assiali, radiali e angolari degli alberi sono perfettamente compensati.
ROBA-drive checker, la new entry
La più recente introduzione fra i componenti adatti a questo impegnativo segmento è ROBA-drive-checker, giunto sensorizzato che amplia le qualità del giunto ROBA-DS con un sistema di controllo efficiente e compatto. ROBA-drive-checker è in grado di misurare variabili rilevanti come la coppia, la velocità e la temperatura e di comunicarle in tempo reale ai sistemi di controllo della produzione per monitorare il funzionamento degli impianti, individuando malfunzionamenti e usura sin dalle prime manifestazioni. Questo rende possibile anticipare o posticipare eventuali interventi di manutenzione, effettuandoli solo se necessari, pianificati ed efficienti. Gli intervalli fra i cicli di manutenzione diventano più lunghi o più personalizzati, i tempi di inattività più brevi e la durata del macchinario aumenta.
