Il configuratore online LUX di Conforti Oleodinamica è un ecosistema digitale completo, pensato per ridurre i tempi di sviluppo e supportare il progettista in ogni fase della progettazione di un cilindro. Gratuito e accessibile a tutti, il configuratore è disponibile sul sito di Conforti Oleodinamica.
di Sara Rota
Conforti Oleodinamica progetta e costruisce cilindri oleodinamici interamente in Italia, con materie prime di alta qualità e un sistema di collaudo al 100% su ogni singolo pezzo, secondo la normativa ISO 10100. Fondata nel 1972 a Monza, nel corso di oltre cinquant’anni di attività, l’azienda ha saputo evolvere insieme alle tecnologie, mantenendo al centro della propria filosofia un principio chiaro: essere un partner dei clienti, non un semplice fornitore.
Questa vocazione si è tradotta, fin dai primi anni Duemila, in un impegno concreto verso la digitalizzazione dei servizi tecnici. Già dal 2004, Conforti ha messo a disposizione dei propri clienti uno dei primi e più completi configuratori CAD online del settore oleodinamico. Un traguardo che anticipava di molti anni le tendenze oggi diffuse nel manifatturiero, e che adesso si è evoluto in uno strumento ancora più maturo e completo, accessibile direttamente sul sito dell’azienda.
La progettazione guidata che parte dalle forze
La progettazione guidata LUX è il metodo più diretto per configurare un cilindro quando si conoscono i parametri operativi fondamentali: inserendo forze in spinta, forze in tiro e corsa desiderata, il sistema accompagna il progettista attraverso tutte le opzioni compatibili, verificando automaticamente la coerenza tecnica di ogni scelta.

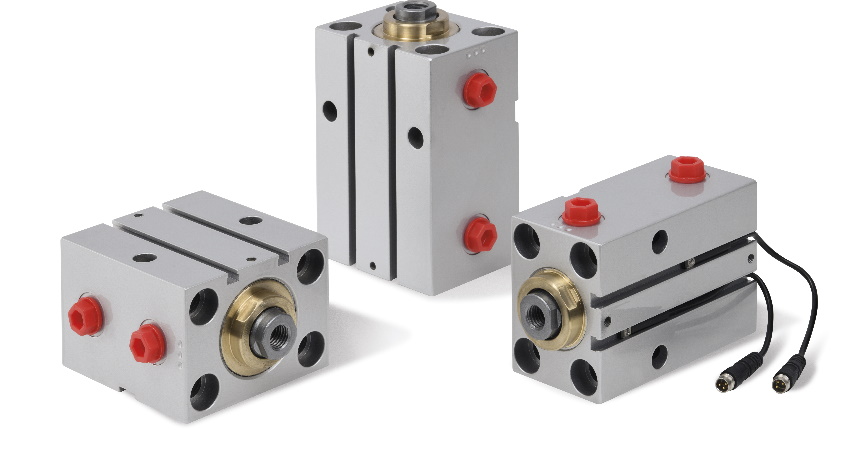

LUX permette di selezionare tra cilindri conformi ISO 6020/2 a tiranti e a controflange, versioni per impieghi gravosi ISO 6022, cilindri compatti e servocilindri con trasduttore di posizione. Per ogni serie è possibile personalizzare ancoraggi, configurazioni di guarnizioni, frenature di fine corsa regolabili, basi CETOP, sensori magnetici e trasduttori magnetostrittivi per il controllo continuo della posizione.
Personalizzazione avanzata: ogni cilindro su misura
Una volta completata la selezione guidata, il configuratore apre la fase di personalizzazione, dove il progettista può intervenire su dimensioni e specifiche costruttive con un livello di dettaglio difficilmente riscontrabile in strumenti analoghi. Sul fronte dimensionale, è possibile modificare la filettatura dello stelo, regolare la lunghezza della sporgenza, e scegliere la dimensione e la posizione delle porte olio in funzione del layout del proprio circuito idraulico.
Altrettanto articolata è la scelta del materiale dello stelo: accanto all’acciaio cromato standard, sono disponibili l’acciaio inox per ambienti soggetti a corrosione, il Nikrom per condizioni particolarmente aggressive e le versioni temprate o bonificate. Per impianti che richiedono l’alloggiamento della valvola direttamente sul cilindro, è possibile aggiungere basi CETOP, scegliendo tra le diverse configurazioni disponibili.
Tra le opzioni più apprezzate in applicazioni ad alta velocità o con corse estese segnaliamo il drenaggio sulla boccola: una soluzione tecnica che previene l’accumulo di fluido tra raschiatore e guarnizione, collegando la camera della boccola direttamente al serbatoio. In cicli ad alta frequenza, questa accortezza incide sensibilmente sulla durata delle guarnizioni e sull’affidabilità complessiva del cilindro nel tempo.
Composizione codice: la via per chi sa già cosa vuole
Chi conosce già le caratteristiche del cilindro, o deve riordinare un prodotto esistente, può avvalersi del secondo strumento disponibile: la “Composizione codice”. Questo approccio guida nella costruzione del codice identificativo del cilindro oleodinamico, spiegando il significato di ogni carattere e permettendo di esplorare tutte le varianti descritte nel paragrafo precedente inclusa la personalizzazione avanzata delle dimensioni.
Un’unica destinazione per tutta la documentazione tecnica
In entrambi i casi, al termine della configurazione il sistema genera automaticamente disegni 2D nei formati DWG e DXF, modelli 3D in STEP, IGES, SAT e X_T, pronti per essere importati nei principali software parametrici, e schede tecniche PDF complete con codice prodotto, dimensioni, materiali, pressioni operative e specifiche delle guarnizioni con relativo codice.
Il configuratore è gratuito e accessibile a tutti, senza necessità di essere clienti Conforti. Per chi è già registrato sulla piattaforma e-commerce PRISMA, è possibile procedere direttamente all’ordine con visualizzazione di prezzi e tempi di consegna in tempo reale. Si tratta quindi di un ecosistema digitale completo, pensato per ridurre i tempi di sviluppo e supportare il progettista in ogni fase del lavoro.
