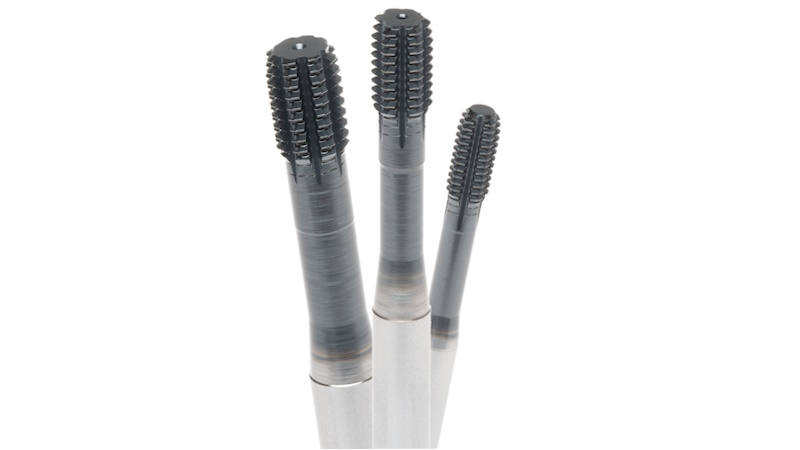

Sorma distribuisce il nuovo maschio Yamawa EHRZ a rullare di ultima generazione. È caratterizzato da un esclusivo profilo dei lobi che, in combinazione con lo speciale rivestimento, massimizza l’efficacia del trattamento superficiale.
di Giovanni Sensini
Con la recente introduzione del nuovo maschio EHRZ a rullare di ultima generazione, Yamawa offre nuove possibilità applicative: questo maschio, parte della famiglia Z-PRO di maschi ad elevate prestazioni, è adatto alla filettatura di acciai di durezza medio-alta fino a 40 HRC e acciai inossidabili. Per alcune applicazioni che richiedono affidabilità e precisione, EHRZ si presenta quindi come una valida alternativa ai maschi per asportazione.

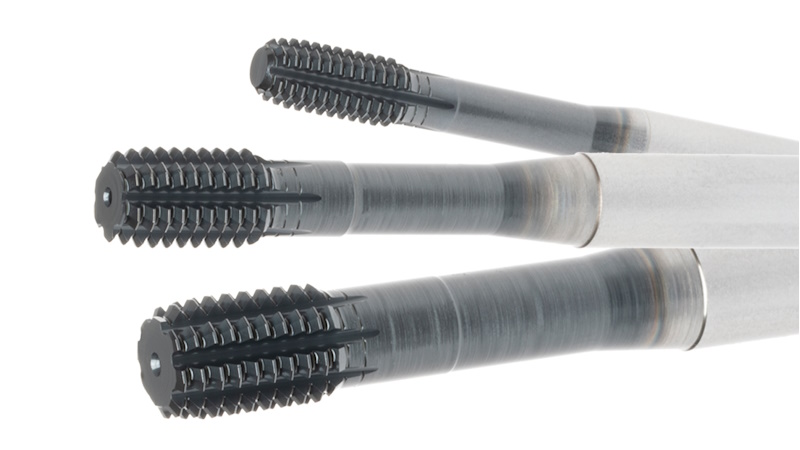

Substrato in High Speed Steel HSS-Co
Il reparto R&D di Yamawa ha sviluppato per il maschio EHRZ Z-PRO un substrato in High Speed Steel HSS-Co la cui composizione è specifica per assicurare le massime prestazioni. Per quanto concerne le geometrie, il maschio è caratterizzato da un esclusivo profilo dei lobi che, in combinazione con lo speciale rivestimento, massimizza l’efficacia del trattamento superficiale. Le gole sono disegnate leggermente più ampie rispetto a quelle dei maschi a rullare convenzionali per apportare un maggiore volume di lubrificante e migliorare il raffreddamento dell’utensile con conseguente incremento della resistenza all’usura. Queste caratteristiche fanno sì che, nel caso di filettature realizzate con EHRZ su un acciaio 42CrMo4 (40 HRC), si misuri un momento torcente di circa il 20% inferiore rispetto a quello dei maschi a rullare convenzionali; inoltre, a parità di applicazione e di condizioni operative, si osserva la comparsa dei primi segni di usura dopo aver maschiato quasi il doppio dei fori (1.600 fori per EHRZ contro i 900 fori di un maschio M6x1 convenzionale).

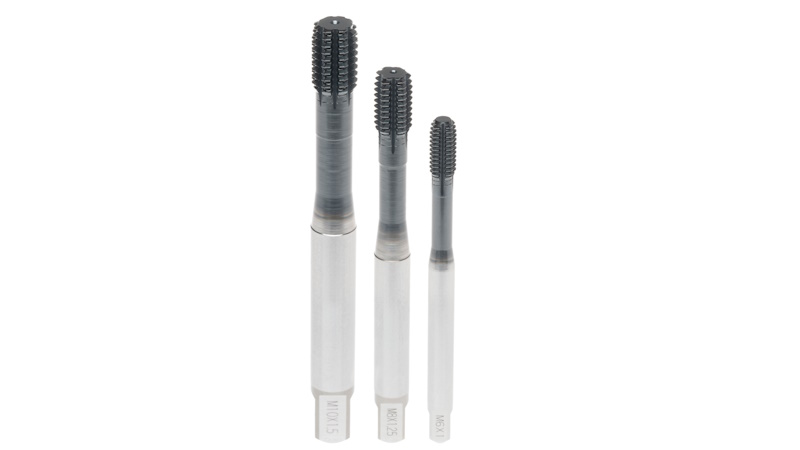

Affidabilità senza usura
Precisione, ripetibilità ed elevata resistenza all’usura sono tra i vantaggi che hanno spinto un produttore di stampi per lamiera ad adottare un maschio EHRZ Yamawa M6x1 per realizzare le filettature di uno stampo per la realizzazione di piani cottura. Un attestato di fiducia notevole considerando che prima dell’avvento di questo innovativo maschio Yamawa l’officina utilizzava maschi ad asportazione di truciolo per realizzare le filettature. Nel dettaglio, il materiale da maschiare è un acciaio per stampaggio a freddo 1.2379 (X155CrVMo12-1KU).
L’innovativo maschio Yamawa EHRZ, per le sue caratteristiche, si è presentato sin da subito come il candidato ideale per questo lavoro. Analizzata l’applicazione insieme al cliente, i tecnici Yamawa hanno dedicato particolare attenzione alla determinazione del preforo, che nel caso dei maschi a rullare non può essere sottodimensionato: più il diametro è piccolo, maggiore è la difficoltà che incontra l’utensile nel farsi strada all’interno del materiale. Si svilupperebbe un momento torcente elevato che, come conseguenza estrema, arriva a causare la rottura dell’utensile. D’altra parte, un preforo troppo grande non assicura la realizzazione del corretto profilo del filetto: nel caso in esame, per il maschio EHRZ M6x1 è stato quindi adottato un preforo da 5,5 mm.
La velocità di avanzamento sincronizzato del centro di lavoro verticale è stata impostata a 12 m/min e l’operazione è stata realizzata con emulsione come fluido refrigerante.
I risultati sono stati più che soddisfacenti: dopo la produzione di 50 filetti, tutti perfetti e rispondenti alle tolleranze delle specifiche di progetto, il maschio EHRZ era ancora in grado di operare senza evidenziare particolari segni di usura. L’affidabilità e la precisione con cui l’utensile ha lavorato hanno convinto lo stampista ad affidarsi alla soluzione a rullare Yamawa per questo tipo di operazione nella lamiera e a utilizzarlo anche in lavorazioni non presidiate.

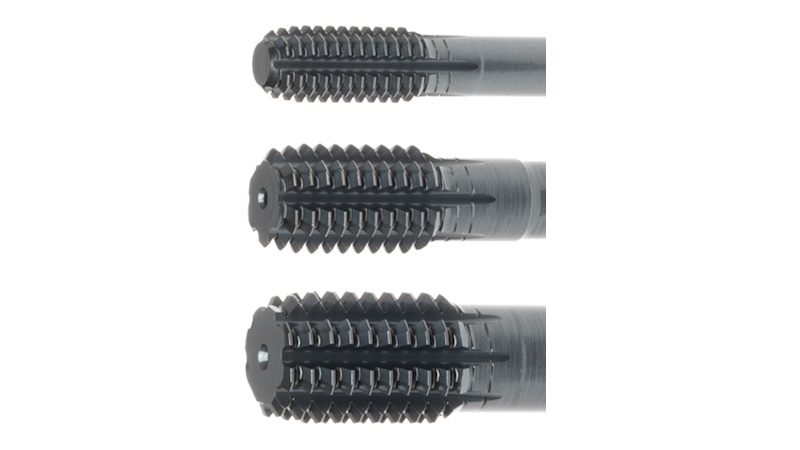

Nuova versione caratterizzata da fori di lubrificazione interna
Alla AMB di Stoccarda, dove il maschio EHRZ è tra i protagonisti, Yamawa presenta in anteprima europea presso il suo stand (Hall 3D-30) la nuova versione EHRZ CH, caratterizzata da fori di lubrificazione interna per l’adduzione ancora più precisa del fluido lubrificante nella zona di imbocco e di deformazione, proprietà che consente una riduzione dell’attrito e del momento torcente. Inoltre, l’azione mirata del lubrificante preserva il tagliente e allunga la vita utensile specie nel caso della filettatura di fori particolarmente profondi. Dal punto di vista progettuale, EHRZ CH presenta le stesse caratteristiche della versione EHRZ senza fori di lubrificazione e sarà disponibile per il mercato europeo a partire dalla prima metà del 2027.
